Grande máquina de corte do laser da indústria da largura para a placa de metal que corta o certificado fechado completo do CE do cortador do laser de Europa

  • Large Breadth Industry Laser Cutting Machine for Metal Plate Cutting Full Enclosed Europe Laser Cutter CE Certificate
  • Large Breadth Industry Laser Cutting Machine for Metal Plate Cutting Full Enclosed Europe Laser Cutter CE Certificate
  • Large Breadth Industry Laser Cutting Machine for Metal Plate Cutting Full Enclosed Europe Laser Cutter CE Certificate
  • Large Breadth Industry Laser Cutting Machine for Metal Plate Cutting Full Enclosed Europe Laser Cutter CE Certificate
Lugar de origem China
Marca Purple Horn
Certificação ISO9001/CE
Número do modelo ML-CB-6020T
Quantidade de ordem mínima 1 grupo
Preço negotiable
Detalhes da embalagem Caixa da madeira compensada da exportação
Tempo de entrega 10-20 dias
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 50 grupos pelo mês
Detalhes do produto
Modelo ML-CB-6020T Nome de produto Máquina de corte do laser da fibra do poder alto
Área de corte 6000*2000mm Poder do laser 1000W ~ 10000W
Garantia 2 anos para a fonte de laser Software de controle Cypcut, Lasercut
O formato gráfico apoiou DXF, AI, PLT, DWG Cnc ou não Sim
Modo refrigerando Refrigerar de água
Destacar

máquina de corte do laser da fibra da chapa metálica 380V

,

Máquina de corte do laser da fibra da chapa metálica de Purple Horn

,

Cortador do laser da chapa metálica de Purple Horn
Deixe um recado
Descrição de produto

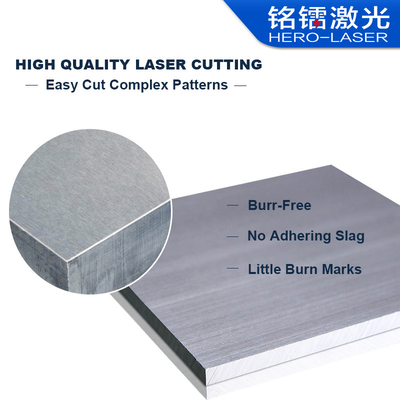

Grande máquina de corte do laser da indústria da largura para a placa de metal que corta o certificado fechado completo do CE do cortador do laser de Europa 0

Features modelo:

- Pode cortar todos os tipos dos gráficos em placas do planiform.

- Precisão alta, velocidade rápida, emenda estreita do corte, zona afetada de calor mínima, superfície de corte lisa sem rebarbas.

- A cabeça de corte do laser não tocará na superfície do material e não riscará o workpiece.

- Kerf fino estreito, zona calor-afetada pequena, deformação local mínima do workpiece, nenhuma deformação mecânica.

- A boa flexibilidade de processamento, pode processar todos os gráficos.

- Pode cortar a placa de aço de placa, de aço inoxidável, de alumínio da liga, a liga dura e outros materiais duros sem deformação.

- A plataforma paralela da troca é usada para terminar a troca dentro de 20 segundos, que melhora extremamente
processando a eficiência.

- O consumo da baixa potência, nenhum gás de reação exigido, ar comprimido é usado como o gás auxiliar para o corte do laser.

Profile modelo:

6020 séries a máquina de corte do laser são uma máquina de corte do laser da fibra com projeto estrutural avançado e excelentes
desempenho da máquina-instrumento. Usa um laser do sistema e da fibra do CNC da mundo-classe. A estrutura da dobro-movimentação do pórtico é aplicada,
e a base soldada integral é adotada. Adota uma estrutura da transmissão da cremalheira e do pinhão com velocidade rápida, precisão alta,
e único corte e formação sem processamento subsequente. Melhore extremamente o processamento da eficiência; disposição visível,
ajuste próximo, materiais de salvamento. A tecnologia avançada pode aumentar a velocidade do desenvolvimento de produtos novo da sua empresa e
recupere seu custo de investimento do equipamento o mais cedo possível.

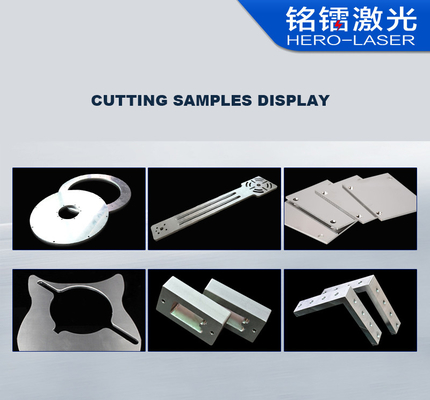

Grande máquina de corte do laser da indústria da largura para a placa de metal que corta o certificado fechado completo do CE do cortador do laser de Europa 1

Parâmetros da máquina:

S/N Nome Modelo Observações
1 Máquina de corte do laser da fibra do poder alto ML-CB-6020T Purple Horn
2 Sistema de controlo numérico CypCut Shanghai Bochu
3 Movimentação servo Fuji Japão
4 Redutor Modoli França
5 X, cremalheira da Y-linha central YYC Taiwan China
6 parafuso movimentador da Z-linha central HIWIN Taiwan China
7 Trilho de guia linear HIWIN Taiwan China
8 Laser MAX/RECI/IPG China/alemão
9 Cabeça de corte Águia pescadora China
10 máquina da Refrigerar-água Teyu China
11 Componentes pneumáticos SMC (ou equivalente) Japão
12 Componentes elétricos Schneider (ou equivalente) França

Especificações técnicas:

S/N Especificações Observações
1

Processando o formato (L * W)

 6000*2000mm
2 curso da X-linha central 2010mm
3 Y-linha central do curso 6010mm
4 curso da Z-linha central 90mm
5 Posicionando a precisão da linha central de X/Y ±0.05mm/m
6 X / Repetição da linha central de Y que posiciona a precisão ±0.03mm
7 Aceleração da operação inativa 1.0G
8 Processando a aceleração 0.5-1.0G
9 Velocidade da síntese da linha central de X/Y 90m/min
10 Peso da máquina Sobre 5000KG Refira o produto real
11 Carga máxima da máquina-instrumento 1000KG
12 Superfície coberta da máquina inteira 15000*3100*2200mm Refira o produto real
13 Frequência da tensão 380V de cinco fios trifásico 50Hz
14 Modo refrigerando Água-refrigerar
15 Formato gráfico do apoio PLT, DXF, etc. Até o sistema da operação

Cortando parâmetros de processo

Há umas diferenças devido aos tipos diferentes de cabeça de corte e de laser. Tomando 1500W como um exemplo, os seguintes parâmetros são para a referência somente:

S/N Material Espessura (milímetros) Velocidade (m/min) Gás auxiliar
1 De aço inoxidável 1 35-45 N2 DE HP
2 De aço inoxidável 2 12-18 N2 DE HP
3 De aço inoxidável 3 4.5-5.5 N2 DE HP
4 De aço inoxidável 4 2.5-3.5 N2 DE HP
5 De aço inoxidável 5 1.5-2.0 N2 DE HP
6 De aço inoxidável 6 0.8-0.9 N2 DE HP
7 De aço inoxidável 8 0.2-0.3 N2 DE HP
8 Aço carbono 1 16-20 O2
9 Aço carbono 2 7.8-8.3 O2
10 Aço carbono 3 4.6-5.2 O2
11 Aço carbono 4 2.5-3.0 O2
12 Aço carbono 5 2.0-2.5 O2
13 Aço carbono 6 1.7-2.0 O2
14 Aço carbono 8 1.2-1.5 O2
15 Aço carbono 10 1.0-1.2 O2
16 Aço carbono 12 0.8-0.9 O2
17 Aço carbono 16 0.5-0.7 O2
18 Alumínio 1 23-35 N2 DE HP
19 Alumínio 2 7.5-9 N2 DE HP
20 Alumínio 3 4-5 N2 DE HP
21 Alumínio 4 2-2.5 N2 DE HP
22 Alumínio 5 0.9-1.3 N2 DE HP
23 Alumínio 6 0.5-0.7 N2 DE HP
24 Alumínio 8 0.2-0.25 N2 DE HP

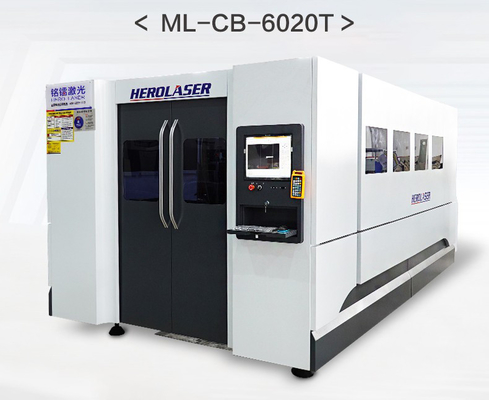

Grande máquina de corte do laser da indústria da largura para a placa de metal que corta o certificado fechado completo do CE do cortador do laser de Europa 2

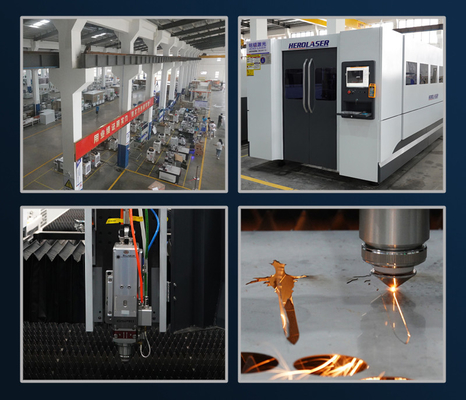

Grande máquina de corte do laser da indústria da largura para a placa de metal que corta o certificado fechado completo do CE do cortador do laser de Europa 3
Grande máquina de corte do laser da indústria da largura para a placa de metal que corta o certificado fechado completo do CE do cortador do laser de Europa 4
