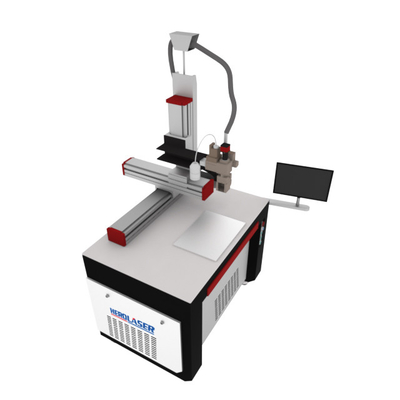

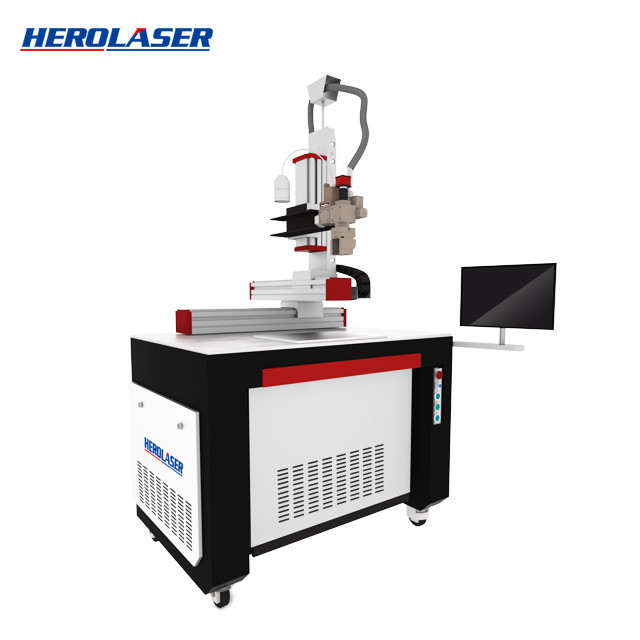

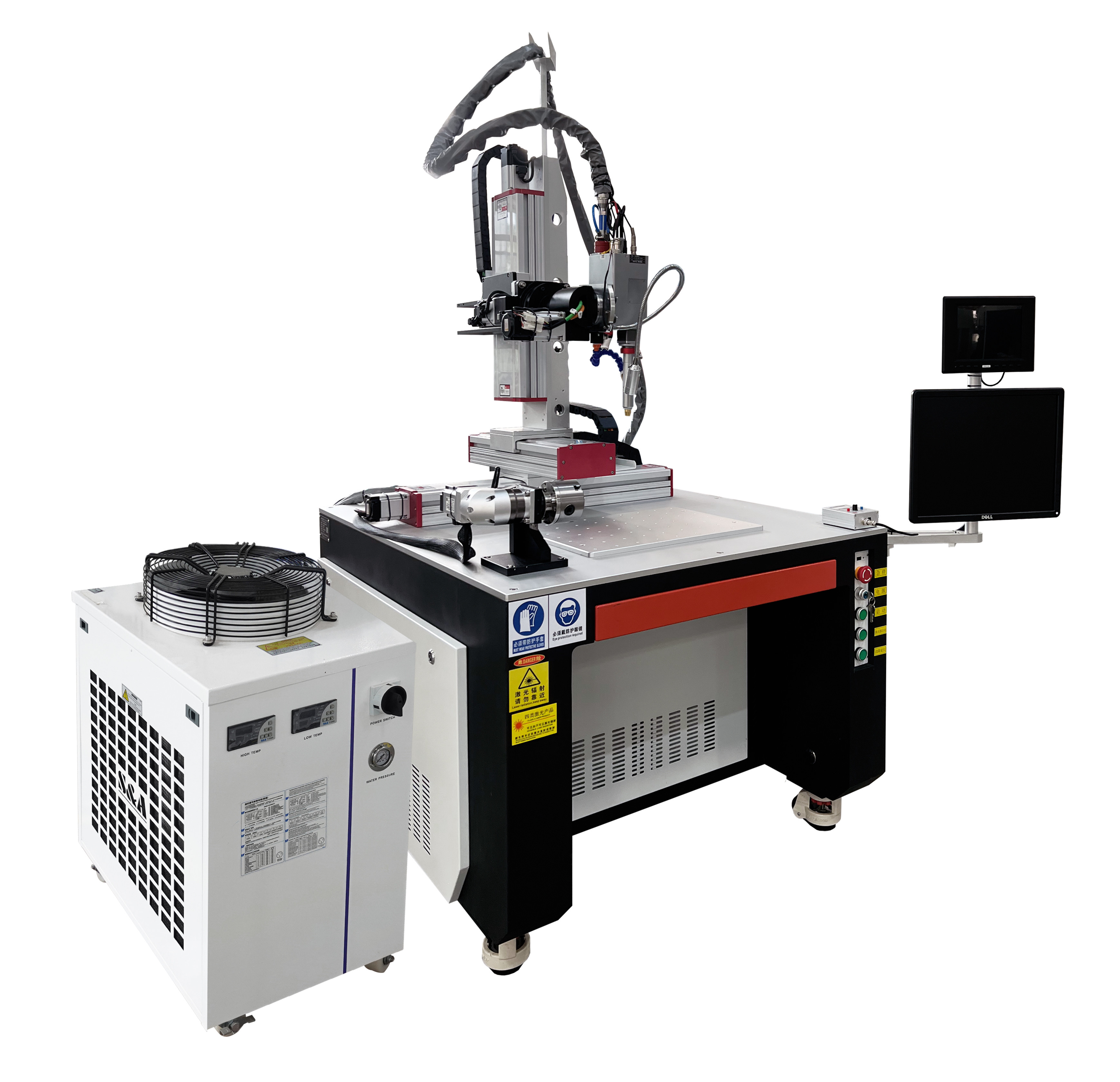

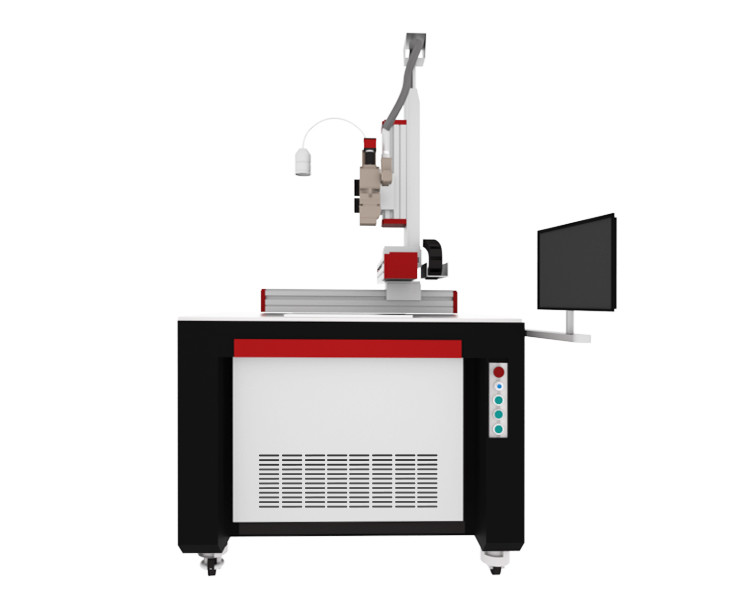

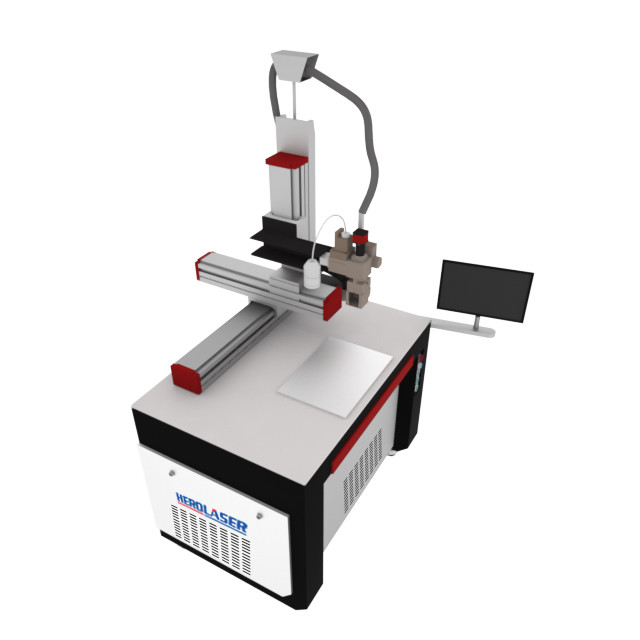

Máquina de solda do processo do raio laser de fibra ótica automático de IPG

  • IPG Automatic Optical Fiber Laser Beam Welding Process Machine
  • IPG Automatic Optical Fiber Laser Beam Welding Process Machine
  • IPG Automatic Optical Fiber Laser Beam Welding Process Machine
  • IPG Automatic Optical Fiber Laser Beam Welding Process Machine
  • IPG Automatic Optical Fiber Laser Beam Welding Process Machine
  • IPG Automatic Optical Fiber Laser Beam Welding Process Machine
Lugar de origem China
Marca Purple Horn
Certificação ISO9001, FDA
Número do modelo ML-PL-3000
Quantidade de ordem mínima 1 grupo
Preço negotiable
Detalhes da embalagem Caso de madeira
Tempo de entrega 30-45 dias
Termos de pagamento L/C, T/T
Habilidade da fonte 20 grupos pelo mês
Detalhes do produto
Dimensões 1500×1400×1900mm Poder do laser 200W 400W
modo de soldagem soldagem pulsada Poder da carga média 7.5KW
Profundidade de solda 3mm Observando o sistema CCD + luz vermelha
Destacar

máquina de soldadura de fibra ótica do laser 200W

,

soldador de fibra ótica do laser 400W

,

Soldador atual ajustável do laser da fibra da forma de onda
Deixe um recado
Descrição de produto

Máquina automática de processo de soldagem por feixe de laser de fibra óptica IPG



Parâmetro
Parâmetros técnicos principais do equipamento
especificações do produto
S/N
Nome do componente principal
Parâmetro
Observação
1
Curso efetivo do eixo X
500mm

2
Curso efetivo do eixo Y
300mm

3
Curso efetivo do eixo Z
300mm

4
Dimensões
1500×1400×1900mm

5
Peso da máquina
280kg

6
Velocidade de operação do módulo
Eixo Y: 10m/min
Eixo X: 10m/min
Eixo Z: 5m/min

7
precisão de posicionamento repetido
±0,02 mm

8
Mesa rotativa
Precisão do desvio do círculo ≤0,05 mm

9
demanda de eletricidade
220V/380V

10
Potência de carga média
7,5KW

Lista de configuração do equipamento
Parâmetro de configuração
S/N
Nome
Especificações e Modelos
QTD
Marca
Observação
1
Placa de montagem de fixação
350 mm × 450 mm
1
Herói Laser Personalizado

2
Laser
De acordo com os requisitos de soldagem de amostra
1
MAX ou IPG

3
Motor
servo motor
3
Huichuan

4
Computador
PC/Computador Industrial
1
Advantech

5
refrigerador
De acordo com a potência do laser
1
S&A

6
cabeça de solda
De acordo com os requisitos de soldagem de amostra
1
Herói Laser

7
Sistema de observação visual CCD
Câmera
fonte de luz
1
microsan
Fonte de luz Basler/LeTV

8
Módulo do eixo Z
curso de 300mm
1
Herói Laser Personalizado
X, avanço do parafuso do eixo Y 10 mm, avanço do parafuso do eixo Z 5 mm;precisão do parafuso: C7
9
Módulo do eixo X
curso de 500mm
1
Herói Laser Personalizado
10
Módulo do eixo Y
curso de 300mm
1
Herói Laser Personalizado
11
Mesa rotativa
Mandril rotativo de três mandíbulas
1
Herói Laser Personalizado

12
Armário inferior
Soldagem de chapas metálicas, cozimento de tintas
1
Herói Laser Personalizado




Máquina de solda do processo do raio laser de fibra ótica automático de IPG 0

Descrição dos produtos



Máquina de solda automática quadridimensional

A máquina automática de solda a laser Purple Horn adota design manual, instalação e operação simples e convenientes, adota sistema de resfriamento auto-equipado, não precisa de nenhuma torre de água externa para resfriamento de água, a frequência máxima pode chegar a 100 HZ, a velocidade linear pode chegar a 8 mm/s, o que melhora muito a eficiência de soldagem e qualidade de soldagem.

Também pode ser equipado com uma mesa de fuso de esferas quadridimensional, usando um sistema de servocontrole importado, incluindo uma mesa rotativa, que pode soldar objetos cilíndricos e outros objetos de várias formas, com uma ampla gama de aplicações, alta precisão e alta velocidade .

A forma de onda atual pode ser ajustada arbitrariamente, que pode ser aplicada a vários materiais e ligas.
Máquina de solda do processo do raio laser de fibra ótica automático de IPG 1
As máquinas de solda a laser usam lasers pulsados ​​de alta energia para soldar objetos


As máquinas de solda a laser de plataforma podem ser amplamente utilizadas em processos de soldagem complexos e irregulares em armários, cozinhas, escadas,



elevadores, cabides, fornos, portas de aço inoxidável e guarda-corpos de janela, caixas de distribuição de energia, casas de aço inoxidável eoutras indústrias.



Máquina de solda do processo do raio laser de fibra ótica automático de IPG 2

Máquina de solda do processo do raio laser de fibra ótica automático de IPG 3
Máquina de solda do processo do raio laser de fibra ótica automático de IPG 4

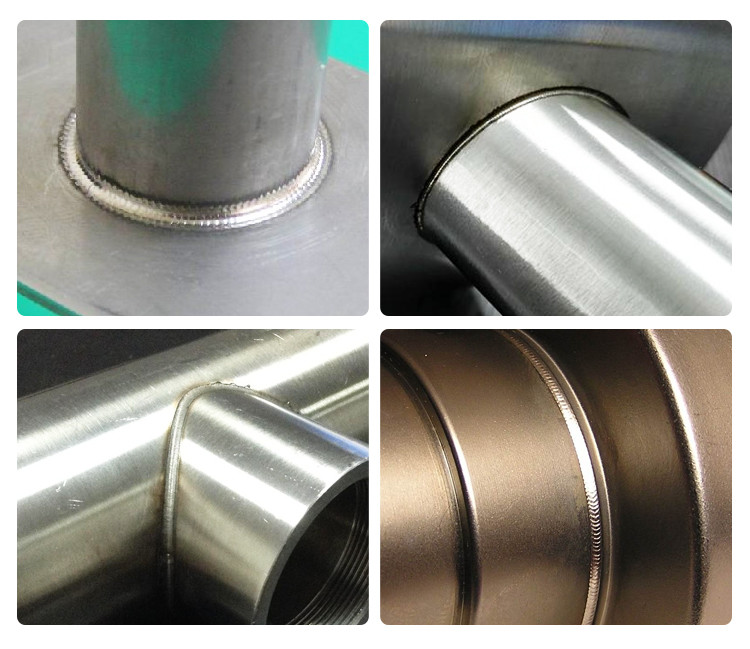

Mostra de amostra
Máquina de solda do processo do raio laser de fibra ótica automático de IPG 5

Vantagens da soldagem a laser em comparação com a soldagem tradicional



1. Fonte de laser de fibra pura, marca de fonte de laser superior, velocidade rápida, feixe forte.


2. Alta eficiência, economia de energia, operação amigável ao meio ambiente e mais segurança.


3. O efeito de soldagem é bom, o modo laser de emissão contínua é adotado, o ponto de soldagem é uniforme, a superfície da costura de soldagem é muito lisa e limpa e não há necessidade de processamento secundário após a soldagem.


4. Fácil de operar e sem necessidade de operadores altamente experientes, como soldagem a arco, economizando custos de mão-de-obra técnica caros.


5. Sem consumíveis, sem manutenção.


6. Velocidade de soldagem: 3-5 m/min, que é 2-10 vezes a velocidade de soldagem da soldagem a arco manual.


6. Uma variedade de cabeças de soldagem manuais estão disponíveis para atender a vários requisitos, como peças de metal, soldagem interna, soldagem de ângulo reto, soldagem de lado estreito, soldagem de ponto grande e assim por diante.


7. A entrada mínima de calor, pequena zona afetada pelo calor, reduz a distorção de soldagem causada pela condução de calor.


8. Os trabalhadores são altamente eficientes e não se sentirão cansados ​​após uma longa soldagem.Sem luz UV, sem ozônio durante a operação, mantenha a saúde dos operadores.


9. Usando uma pistola de solda a laser portátil, o soldador pode trabalhar confortavelmente.



Indústria Aplicável



As máquinas de solda a laser de plataforma podem ser amplamente utilizadas em processos de soldagem complexos e irregulares em



armários, cozinhas, escadas, elevadores, cabides, fornos, portas de aço inoxidável e grades de proteção de janelas,



caixas de distribuição de energia, casas de aço inoxidável e outras indústrias.



Máquina de solda do processo do raio laser de fibra ótica automático de IPG 6 Máquina de solda do processo do raio laser de fibra ótica automático de IPG 7  Máquina de solda do processo do raio laser de fibra ótica automático de IPG 8

Máquina de solda do processo do raio laser de fibra ótica automático de IPG 9

  máquinas de precisão


Máquina de solda do processo do raio laser de fibra ótica automático de IPG 10

  comunicações


Máquina de solda do processo do raio laser de fibra ótica automático de IPG 11

  artesanato


instruções de instalação
Máquina de solda do processo do raio laser de fibra ótica automático de IPG 12

SOBRE Purple Horn
Shenzhen Purple Horn Equipment Co., Ltd foi fundada em 2004, é uma empresa nacional de alta tecnologia na China, envolvida na pesquisa e desenvolvimento, produção e comercialização de equipamentos a laser grupo de empresas, formou uma série completa de plataforma de fornecimento de equipamentos industriais a laser .

Com uma equipe de pessoal técnico profissional, rica experiência em gerenciamento, direção de desenvolvimento clara para garantir nosso rápido crescimento no rápido desenvolvimento da indústria de laser, estabelecemos filiais em Jiangsu, Zhejiang, Shandong, Chongqing e outras regiões da China, e temos exportado para 60 países e tem agentes no exterior em 10 países.Nossos principais produtos são Máquina de limpeza a laser / Máquina de marcação a laser / Máquina de solda a laser / Máquina de corte a laser.

Os produtos são amplamente utilizados em aparelhos elétricos, comunicações móveis, produtos de hardware, acessórios para ferramentas, equipamentos de precisão, joias, óculos e relógios, circuitos integrados, presentes artesanais, moldes de plástico, equipamentos médicos e outras indústrias.
Certificação
Máquina de solda do processo do raio laser de fibra ótica automático de IPG 13Máquina de solda do processo do raio laser de fibra ótica automático de IPG 14

Perguntas frequentes
1. Qual modelo a Purple Horn produz?
Produção de série de soldagem a laser, série de limpeza a laser, série de corte a laser e automação de nova energia a laser, etc.

2. Quais são os métodos de pagamento da empresa Purple Horn?
T/T, LC, CAD, OA, Seguro Comercial, Alibabapay

3. A Purple Horn aceita Aceitação?
Sim, aceitamos aceites bancários dentro de 6 meses, não aceitamos aceitações comerciais.

4. Posso visitar a fábrica?
Disponível para visitar a nossa fábrica a qualquer momento.

5. O que posso obter com a compra do equipamento?
Cada máquina tem um conjunto de acessórios padrão.

6. Posso ir à fábrica para testar a máquina antes do envio?
Claro que você pode.

7. Como é a entrega e envio?
Enviar em 7 dias após o pagamento de 100%;Embalado com caixa de madeira compensada.

8. E quanto ao seu serviço de pré-venda?
Forneça uma resposta rápida e serviços de consultoria gratuitos dentro de 8 horas.

9. Como você garantirá os serviços pós-venda?
Oferecemos dois anos de garantia para fonte de laser, um ano para a máquina.
